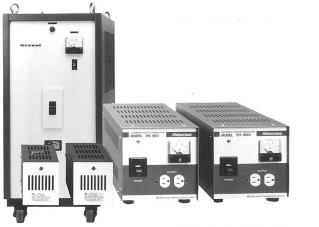

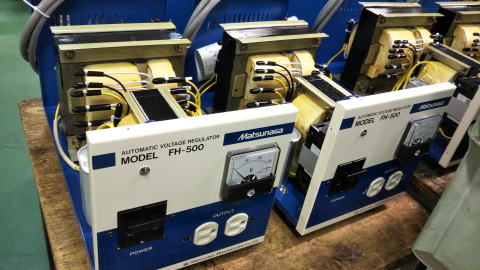

FHは定電圧変圧器方式の静止型定電圧電源装置です。FH-150～1500の機種は従来の鉄共振方式(二つの変圧器の組み合わせ)と異なり、
単鉄芯の採用により製作されているので、小型軽量で漏洩磁束がきわめて少なくなっております。また、FH-500～5000は波形補正回路が
組み込まれておりますので、出力波形の歪が少なく幅広い用途に使用出来ます。
■特徴■
①入出力電圧の急激な変動に対して応答速度が速い。
②FH-500～1500までの機種は、入力側と出力側とが完全に絶縁されております。
③過熱保護機能(OHP)標準装備。
④全機種、周波数50Hz/60Hzの切り換えが可能です。
⑤使用部品に消耗品がほとんどありませんので、保守の必要がありません。
| 型式 | 標準仕様 | ||||
| ■FH | 入力電圧変動範囲 | 定格入力電圧の－15%～10% | |||
| 周波数 | 50Hzもしくは60Hz切換え | ||||
| 出力電圧精度/出力電圧偏差 | ±3%以内(定格負荷時)/±2%以内(定格入力電圧入力時定格負荷にて) | ||||
| 波形歪 | 8～18%以下(定格入力電圧入力時定格負荷における発生歪率) | ||||
| 応答速度 | 0.02sec～0.1sec以内(入力電圧の10%急変に対して) | ||||
| 効率 | 75%～80%以上(最低入力電圧時定格負荷にて) | ||||
| 力率 | 0.8～0.85%以上(最低入力電圧時定格負荷にて) | ||||
| 周囲温度/相対湿度 | 0℃～40℃/30～85% | ||||
| 温度上昇 | 定格負荷にてE種65℃以下、B種70℃以下(温度計法) | ||||
| 絶縁抵抗/耐圧 | DC500V メガーにて 10MΩ以上/AC1500V 1分間 | ||||
| 入出力 単相 100V 系機種ラインナップ | |||||
| 型式 | 定格仕様 | 容量(最大電流) | 単相200V仕様、その他特殊仕様特注対応します。 | ||
| ■FH-150 | 入力電圧1相100V 入力変動－15%～＋10% 出力電圧1相100V 出力精度±3%以内 周波数50もしくは60Hz 応答時間0.02～0.1sec B種絶縁 |
150VA(1AmAX) | |||
| ■FH-200 | 200VA(2Amax) | ||||
| ■FH-500 | 300VA(5Amax) | ||||
| ■FH-1000 | 1kVA(10Amax) | ||||
| ■FH-1500 | 1.5kVA(30Amax) | ||||
| ■FH-2000 | 2kVA(50Amax) | ||||
| ■FH-2500 | 2.5kVA(75Amax) | ||||
| ■FH-3000 | 3kVA(100Amax) | ||||
| ■FH-5000 | 5kVA(150Amax) | ||||
