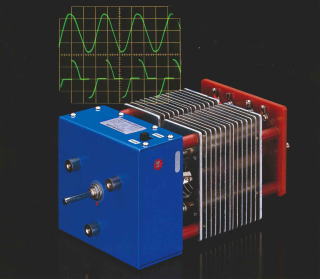

PC　サイリスタ電力調整器(パワーコン)
■概要					パワーコンは、サイリスタを用いた位相制御方式の電力調整器です。本体に組込まれたボリゥムを可変することにより、サイリスタの点弧角が変わり、任意に電力調整が出来ます。 なお、10A・15Aの機種には ON-OFF制御用端子が、20A・30A・50Aの機種にはON-OFF制御・HIGH-LOW制御用端子が設けられてあります。
■特徴					①小型、軽量、安価。 ②電力損失が少なく、効率が高い。 ③出力電圧の調整は、ボリゥムの可変によって行い、操作が簡単。 ④余裕のある設計基準により、耐圧が高く、長寿命。 ⑤10A以上の機種は、大電流を接点電流5mA以上のスイッチまたはリレーで、ON-OFF制御出来る無接点スイッチの機能を持つ。 ⑥20A以上の機種は、さらにHIGH-LOW制御も可能。
■用途					電気炉・恒温槽・乾燥器・電熱器などの温度調節。白熱電球・映写機・複写機などの光度調節。工作機械・電気ドリル・遠心分離機・扇風機・換気扇・送風機・空調機器などの速度制御。
■その他					動作説明・突入電流の考慮・過電流からの保護・最小負荷電流・ノイズ対策・並列での使用・などの注意はお問い合わせ下さい。

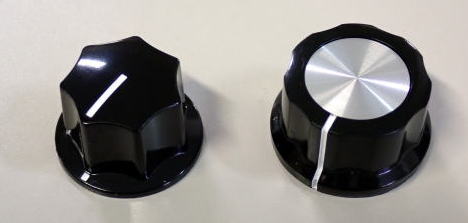

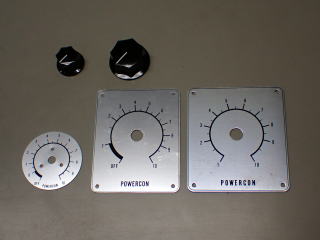

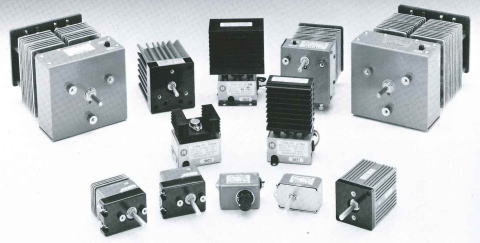

PC・PCNシリーズ (本体組込ボリゥムシャフト貫通型)   　PTシリーズ (本体組込外付けボリゥム制御型)  型式 　仕様(入力/出力/最大電流) 　型式 　仕様(入力/出力/最大電流)  ■PC-105   100V/20～97V /5A    ■PT-105M   100V/20～97V /5A  ■PC-110   100V/20～97V /10A    ■PT-110M   100V/20～97V /10A  ■PC-120   100V/20～97V /20A    ■PT-115M   100V/20～97V /15A  ■PC-130   100V/20～97V /30A    ■PT-120M   100V/20～97V /20A  ■PC-150   100V/20～97V /50A    ■PT-205M   200V/40～194V /5A  ■PC-205   200V/40～194V /5A    ■PT-210M   200V/40～194V /10A  ■PC-210   200V/40～194V /10A    ■PT-215M   200V/40～194V /15A  ■PC-220   200V/40～194V /20A    ■PT-220M   200V/40～194V /20A  ■PC-230   200V/40～194V /30A                  ■PC-250   200V/40～194V /50A          ■PCN-103  100V/20～97V /3A    ■PCN-105  100V/20～97V /5A    ■PCN-110  100V/20～97V /10A    ■PCN-115  100V/20～97V /15A    ■PCN-203  200V/40～194V /3A    ■PCN-205  200V/40～194V /5A    ■PCN-210  200V/40～194V /10A    ■PCN-215  200V/40～194V /15A   　*本体のみ。ツマミ、メモリ板は別売りです。 　*定格電流は周辺温度40℃を基準。 　*10A以上の機種は放熱フィンが帯電しております。   　*出力調整用外付けボリゥム(可変抵抗器)は別売りです。 　*定格電流は周辺温度40℃を基準。 　*放熱フィンは帯電しております。       　■PC用　「1型」　ツマミ　変更のお知らせ■ 　　　従来型「1型」ツマミは変更となります。大きさはほぼ同じですので、以前と同じ様にご使用出来ます。 　　　下記画像左が変更後(現行品)、右が従来型(生産終了)となります。
