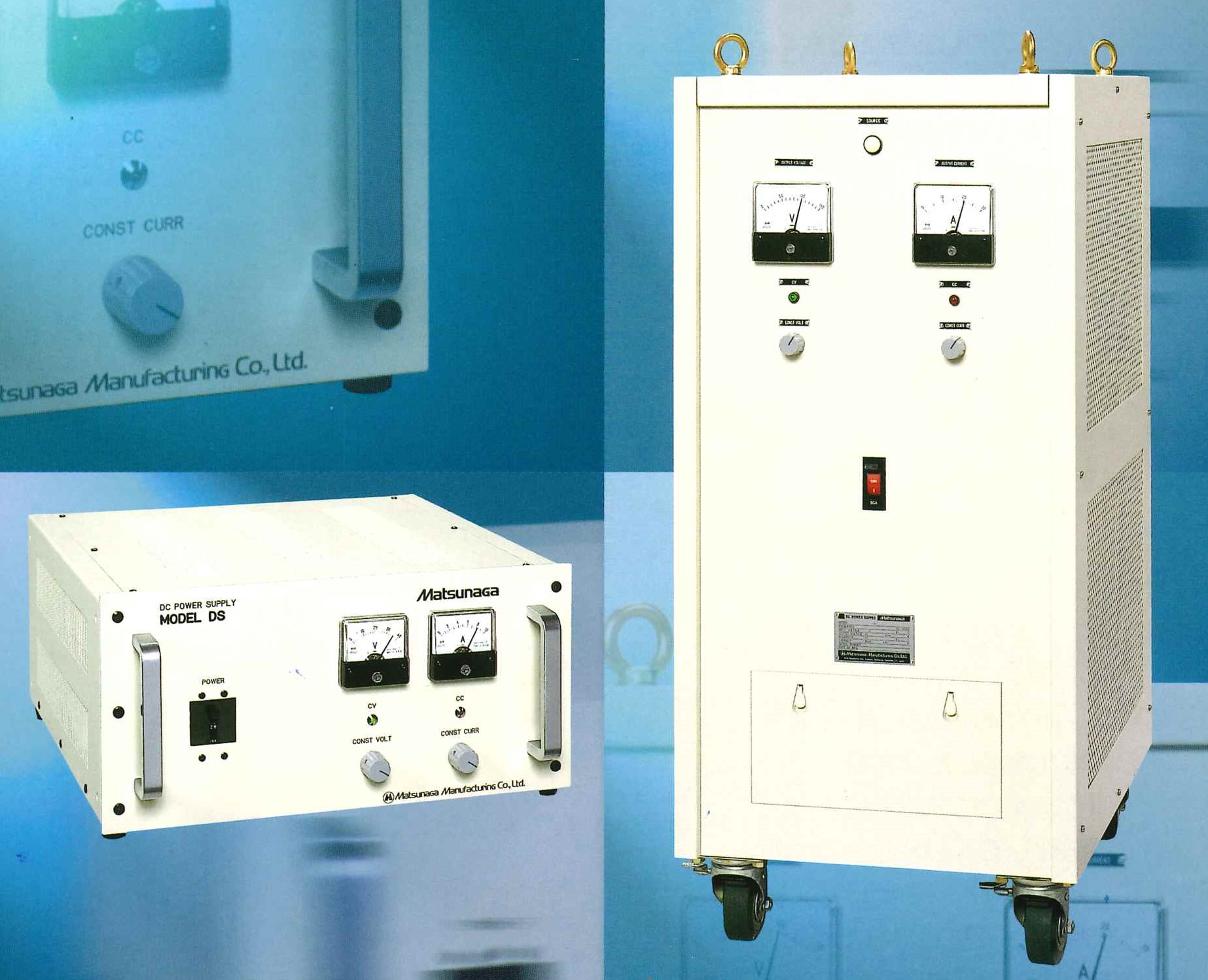

| ■概要 | サイリスタ位相制御方式の出力可変型DC電源です。定電圧機能(CV)、定電流機能(CC)、過電圧保護(OVP)、過電流保護(OCP)機能付。 回路構成はできるだけ簡素に、使用部品の品質や余裕は十分にという設計思想で開発されており、性能、機能はもとより、耐久性、信頼性 の面からも安心してお使いいただけます。 |
|||
| ■特徴 | ①定電圧機能(CV)、定電流機能(CC)標準装備。 ②低リップル、低ドリフトの高品質直流出力。 ③耐久性、信頼性を重視した設計。 ④簡便な操作性。 ⑤過電圧保護(OVP)、過電流保護(OCP)、過熱保護(OHP)等、充実した保護回路。 |
|||

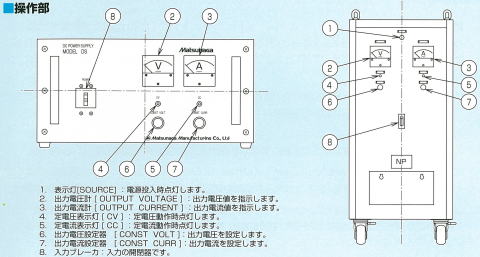

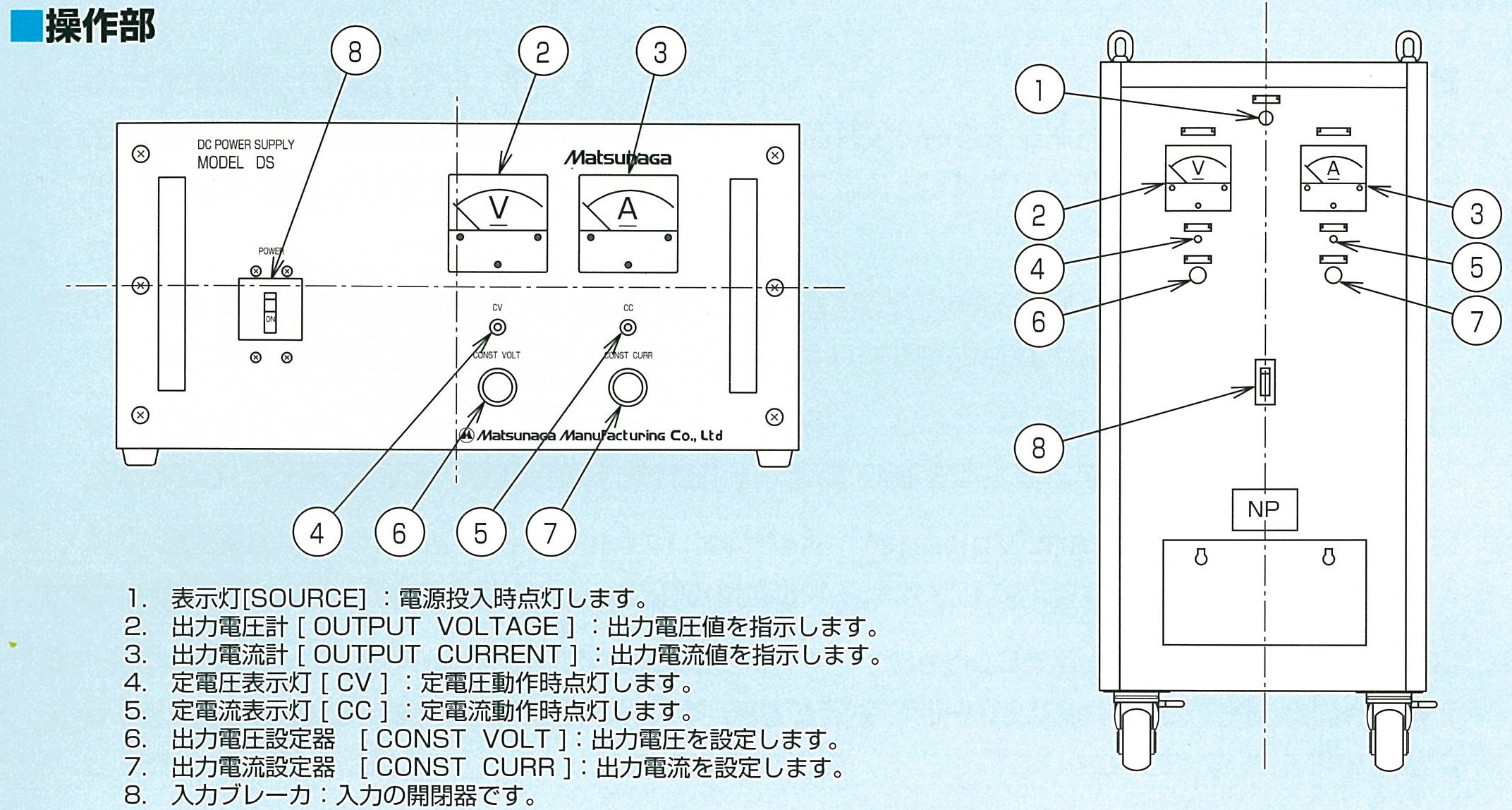

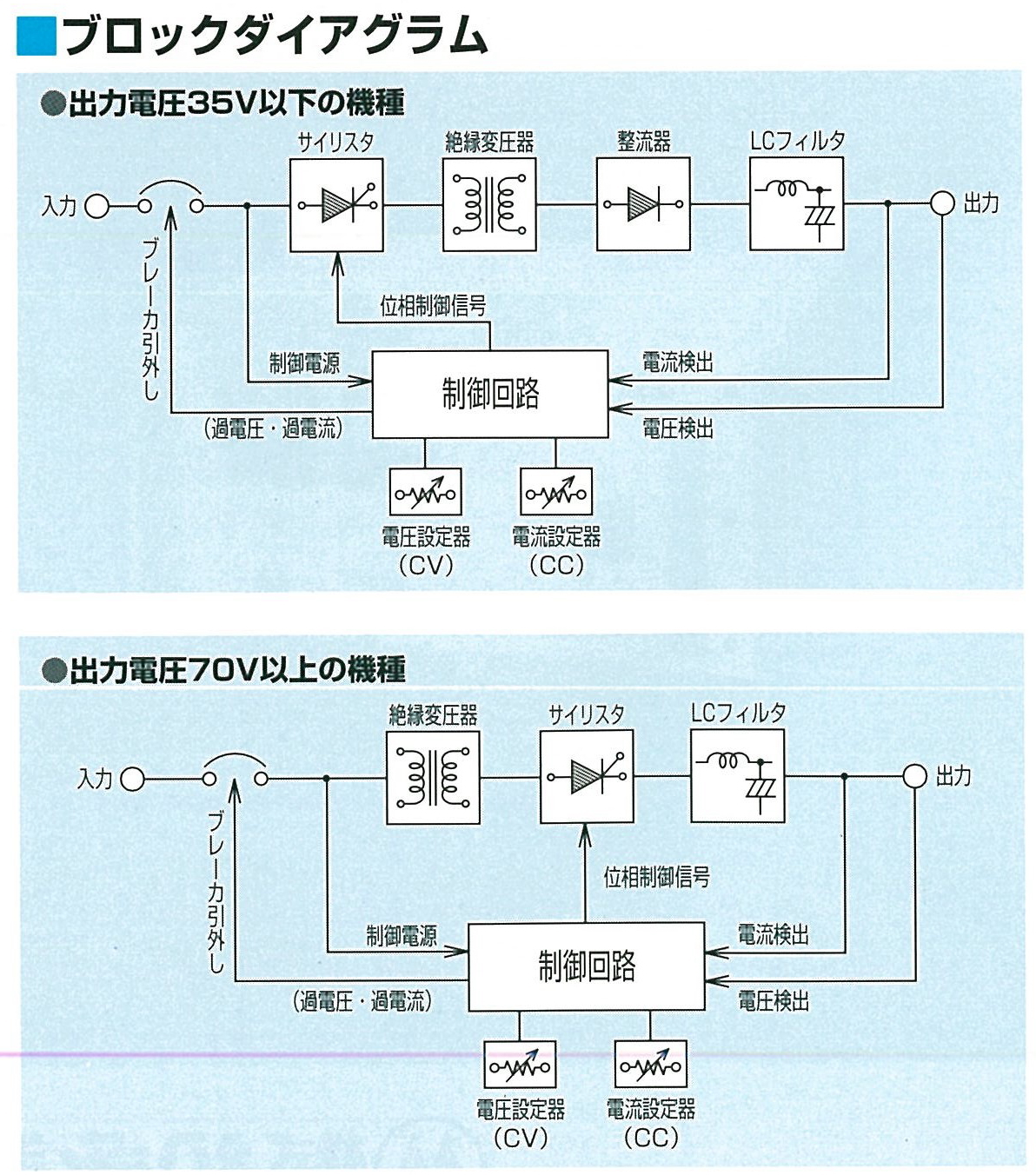

| ■動作説明 | 本装置はブロックダイヤグラムの様に構成されています。まず、定電圧設定時は、制御回路で出力電圧設定器(CV)によって設定された基準電圧 信号と、出力電圧を検出した信号を比較し、その偏差を増幅したサイリスタを位相制御して、設定した出力電圧値に保ちます。定電流設定時も同様 に、出力電流設定器(CC)によって設定された基準信号と、出力電流を検出した信号を比較して、その偏差を基にサイリスタノ位相制御を行い、設定 した出力電流を保つ様に動作します。LCフィルタ回路は、整流回路の直流電圧出力を平滑して、リップル分の少ない直流電圧出力にします。 |
|||
| 型式 | 標準仕様 | |||
| ■DS | 入力電圧変動範囲 | 定格入力電圧の±10% | ||
| 周波数範囲 | 48Hz～62Hz | |||
| 出力電圧精度/出力電流精 | 最大出力電圧の±0.6%以内/最大出力電流の±2% | |||
| リップル電圧 | 定格入力電圧、最大出力電力時に於いて最大出力電圧の2%(RMS)以下 | |||
| 使用最大出力電流 | 出力電圧が50%～100%の間は最大出力電流で使用出来ます。 出力電圧が5%～50%の間は以下の式で算出してご使用ください。 ＊使用最大出力電流＝（使用出力電圧÷最大出力電圧）×最大出力電流×２ |
|||
| 負荷変動範囲 | 0～100％ | |||
| 接地極性 | 正（＋）、負（－）端子任意接地可能 | |||
| 応答速度 | 定格入力電圧時、最大出力負荷の50%変動に対し、最大出力電圧の±2%以内に 復帰する時間0.3秒以下(400W～2.5KW)、0.4秒(2.6KW～18KW)、0.5秒以下(18.8KW～37.5KW) |
|||
| 接地極性 | 正(＋)、負(－)端子任意接地可能 | |||
| 保護回路 | 過電圧保護(OVR)最大出力電圧の+10%にて入力ブレーカ遮断。 過電流保護(OCP)最大出力電流の+10%にて入力ブレーカ遮断。 加熱保護(OHP)トランス、リアクトルコイルの温度が120℃にて入力ブレーカ遮断。 |
|||
| 効率 | 定格入力電圧、最大出力電力時70～75%以上 | |||
| 冷却方式 | ファンによる強制風冷(小容量のラック型は自然空冷) | |||
| 周囲温度/相対湿度 | 0℃～40℃/30～85%RH | |||
| 絶縁抵抗/絶縁耐圧 | DC500V メガーにて 5MΩ以上/AC1500V 1分間 | |||
| 型式 | 定格入力電圧(AC) | 出力電圧(DC) | 出力電流(A) | 最大出力電力 |
| ■DS-2020 | AC1相100V±10% | DC1～20V可変 | 0～20A可変 | 400W |
| ■DS-2030 | 0～30A可変 | 600W | ||
| ■DS-2050 | 0～50A可変 | 1KW | ||
| ■DS-2075 | AC1相200V±10% | 0～75A可変 | 1.5KW | |
| ■DS-20100 | 0～100A可変 | 2KW | ||
| ■DS-20200 | 0～200A可変 | 4KW | ||
| ■DS-20200-3 | AC3相200V±10% | 0～200A可変 | 4KW | |
| ■DS-20300-3 | 0～300A可変 | 6KW | ||
| ■DS-20500-3 | 0～500A可変 | 10KW | ||
| ■DS-3510 | AC1相100V±10% | DC2～35V可変 | 0～10A可変 | 350W |
| ■DS-3520 | 0～20A可変 | 700W | ||
| ■DS-3530 | AC1相200V±10% | 0～30A可変 | 1.05KW | |
| ■DS-3550 | 0～50A可変 | 1.75KW | ||
| ■DS-3575 | 0～75A可変 | 2.63KW | ||
| ■DS-35100 | 0～100A可変 | 3.5KW | ||
| ■DS-35100-3 | AC3相200V±10% | 0～100A可変 | 3.5KW | |
| ■DS-35200-3 | 0～200A可変 | 7KW | ||
| ■DS-35300-3 | 0～300A可変 | 10.5KW | ||
| ■DS-35500-3 | 0～500A可変 | 17.5KW | ||
| ■DS-7010 | AC1相100V±10% | DC3.5～70V可変 | 0～10A可変 | 700W |
| ■DS-7020 | AC1相200V±10% | 0～20A可変 | 1.4KW | |
| ■DS-7030 | 0～30A可変 | 2.1KW | ||
| ■DS-7050 | 0～50A可変 | 3.5KW | ||
| ■DS-7075 | 0～75A可変 | 5.25KW | ||
| ■DS-7075-3 | AC3相200V±10% | 0～75A可変 | 5.25KW | |
| ■DS-70100-3 | 0～100A可変 | 7KW | ||
| ■DS-70200-3 | 0～200A可変 | 14KW | ||
| ■DS-70300-3 | 0～300A可変 | 21KW | ||
| ■DS-70500-3 | 0～500A可変 | 35KW | ||
| ■DS-1205 | AC1相100V±10% | DC6～120V可変 | 0～5A可変 | 600W |
| ■DS-12010 | AC1相200V±10% | 0～10A可変 | 1.2KW | |
| ■DS-12020 | 0～20A可変 | 2.4KW | ||
| ■DS-12030 | 0～30A可変 | 3.6KW | ||
| ■DS-12050 | 0～50A可変 | 6KW | ||
| ■DS-12030-3 | AC3相200V±10% | 0～30A可変 | 3.6KW | |
| ■DS-12050-3 | 0～50A可変 | 6KW | ||
| ■DS-12075-3 | 0～75A可変 | 9KW | ||
| ■DS-120100-3 | 0～100A可変 | 12KW | ||
| ■DS-120200-3 | 0～200A可変 | 24KW | ||
| ■DS-120300-3 | 0～300A可変 | 36KW | ||
| ■DS-2505 | AC1相200V±10% | DC12～250V可変 | 0～5A可変 | 1.25KW |
| ■DS-25010 | 0～10A可変 | 2.5KW | ||
| ■DS-25020 | 0～20A可変 | 5KW | ||
| ■DS-25020-3 | AC3相200V±10% | 0～20A可変 | 5KW | |
| ■DS-25030-3 | 0～30A可変 | 7.5KW | ||
| ■DS-25050-3 | 0～50A可変 | 12.5KW | ||
| ■DS-25075-3 | 0～75A可変 | 18.8KW | ||
| ■DS-250100-3 | 0～100A可変 | 25KW | ||
| ■DS-250150-3 | 0～150A可変 | 37.5KW | ||
