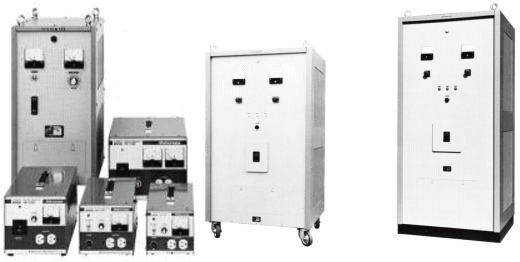

| ＶＳ 摺動型 出力可変定電圧電源装置(ＡＶＲ) | |||||
 |
|||||
| ■概要 本機は出力電圧可変型の定電圧電源装置です。出力電圧をボリュームによって連続的に自由に設定 各相制御方式を採用しておりますので、入力不平衡、負荷不平衡に対しても平衡電圧が得られます。 ■特徴 ①高効率、小型、軽量で経済的です。 ②瞬間的な過電圧や過負荷に強い強いです。*どの程度の環境か御相談下さい。 ③全機種が実効値検出です。 ④出力過電圧(OVP)、出力過電流(OCP)、過熱(OHP)、各保護機能を標準装備。 (*単相機種は3KVAより装備、三相機種は全て装備。) ⑤周波数の影響がありません。 ⑥発生波形歪みはありません。 |
|||||
| 型式 | 標準仕様 | ||||
| ■VS | 入力電圧変動範囲 | 定格入力電圧の±10% | |||
| 周波数 | 48Hz～62Hz | ||||
| 出力電圧精度 | ±1V～±3V以内(容量によって差があります) | ||||
| 出力電圧調整範囲 | 50～100V(1相100V系)/100V～220V(1相200V系)/160V～220V(3相200V系) | ||||
| 負荷変動/波形歪 | 0～100%/入力電圧波形に同等 | ||||
| 応答速度 | 1.0sec～1.5sec(入力電圧の10%急変に対して) | ||||
| 効率/力率 | 90%以上(最低入力字定格負荷にて)/0.95以上 | ||||
| 周囲温度/相対湿度 | -5℃～40℃/30～85% | ||||
| 温度上昇 | 定格負荷にてE種65℃以下、主要発熱部75℃以下(温度計法) | ||||
| 絶縁抵抗/絶縁耐圧 | DC500Vメガーにて 10MΩ以上(小容量)～3MΩ以上(大容量)/AC1500V1分間 | ||||
| 入出力 単相 100V 系機種ラインナップ | 入出力 単相 200V 系機種ラインナップ | ||||
| 型式 | 定格仕様 | 容量(最大電流) | 型式 | 定格仕様 | 容量(最大電流) |
| ■VS-1110 | 入力1相100V±10% 出力1相50～110V 出力精度±1V 周波数50/60Hz 応答時間1～1.5sec |
1kVA(10Amax) | ■VS-225 | 入力1相200V±10% 出力1相100～220V 出力精度±2V 周波数50/60Hz 応答時間1～1.5sec |
1kVA(5Amax) |
| ■VS-1120 | 2kVA(20Amax) | ■VS-2210 | 2kVA(10Amax) | ||
| ■VS-1130 | 3kVA(30Amax) | ■VS-2215 | 3kVA(15Amax) | ||
| ■VS-1150 | 5kVA(50Amax) | ■VS-2225 | 5kVA(25Amax) | ||
| ■VS-1175 | 7.5kVA(75Amax) | ■VS-2240 | 8kVA(40Amax) | ||
| ■VS-11100 | 10kVA(100Amax) | ■VS-2250 | 10kVA(50Amax) | ||
| ■VS-11150 | 15kVA(150Amax) | ■VS-2275 | 15kVA(75Amax) | ||
| ■VS-11200 | 20kVA(200Amax) | ■VS-22100 | 20kVA(100Amax) | ||
| ■VS-11300 | 30kVA(300Amax) | ■VS-22150 | 30kVA(150Amax) | ||
| ■VS-11400 | 40kVA(400Amax) | ■VS-22200 | 40kVA(200Amax) | ||
| ■VS-11500 | 50kVA(500Amax) | ■VS-22250 | 50kVA(250Amax) | ||
| ■VS-11750 | 75kVA(750Amax) | ■VS-22400 | 75kVA(375Amax) | ||
| ■VS-111000 | 100kVA(1000Amax) | ■VS-22500 | 100kVA(500Amax) | ||
| 入出力 三相 200V 系機種ラインナップ | |||||
| 型式 | 定格仕様 | 容量(最大電流) | その他 | ||
| ■VS3-3 | 入力3相200V±10% 出力3相160～220V 出力精度±3V 周波数50/60Hz 応答時間1～1.5sec |
3kVA(8.6Amax) | アイボルト、キャスター4点付(前2点はストッパー付) | ||
| ■VS3-5 | 5kVA(14.4Amax) | ||||
| ■VS3-8 | 8kVA(23.09Amax) | ||||
| ■VS3-10 | 10kVA(28.85Amax) | ||||
| ■VS3-15 | 15kVA(43.3Amax) | ||||
| ■VS3-20 | 20kVA(57.7Amax) | ||||
| ■VS3-30 | 30kVA(86.6Amax) | ||||
| ■VS3-40 | 40kVA(115.4Amax) | ||||
| ■VS3-50 | 50kVA(144.3Amax) | ||||
| ■VS3-80 | 80kVA(230.9Amax) | アイボルト、チャンネルベース型 | |||
| ■VS3-100 | 100kVA(288.6Amax) | ||||
| ■VS3-150 | 150kVA(433Amax) | ||||
| ■VS3-200 | 200kVA(577Amax) | ||||
